街渠桝

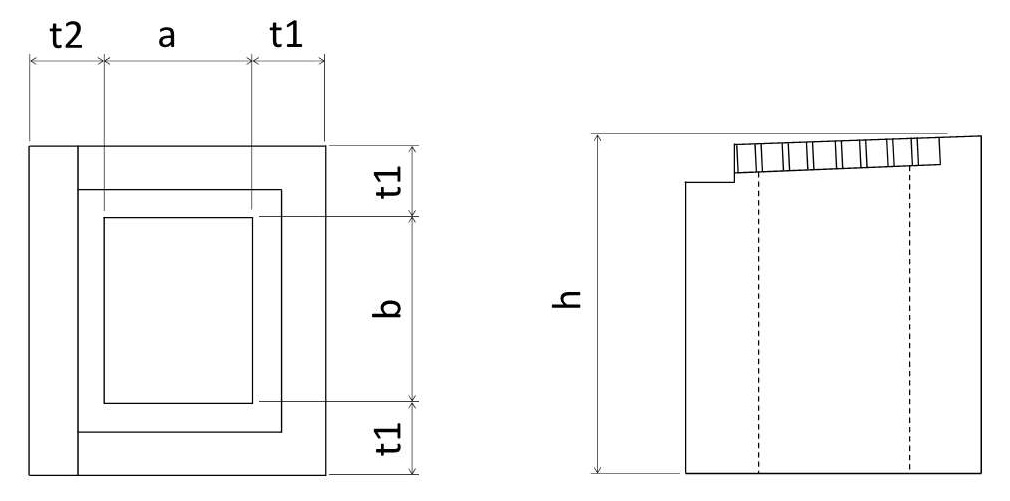

g1-masu

呼び名 a b t1 t2 h 図面ダウンロード
1型 300 500 150 150 720 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ

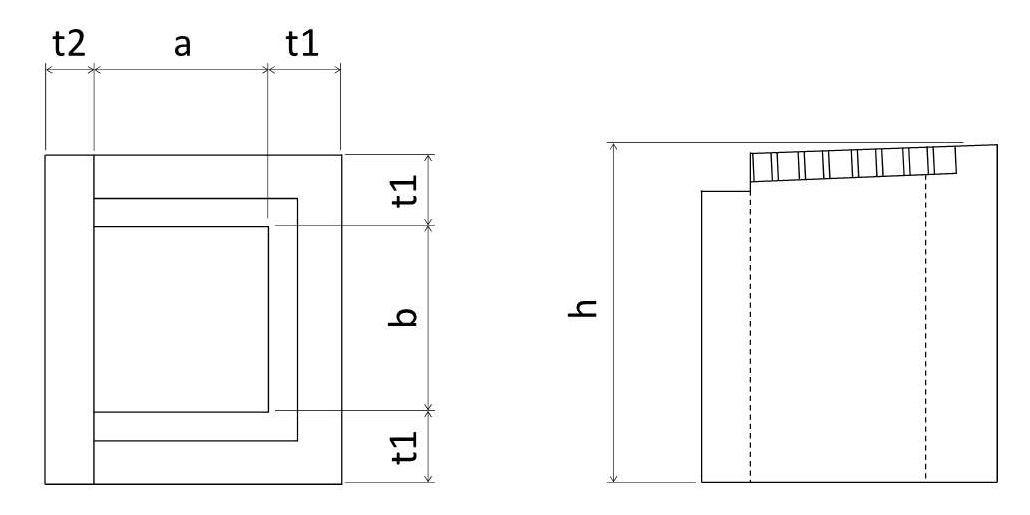

gaikyomasu

呼び名 a b t1 t2 h 図面ダウンロード
7型 345 390 155 100 700 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ
8型 350 400 150 150 700 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ

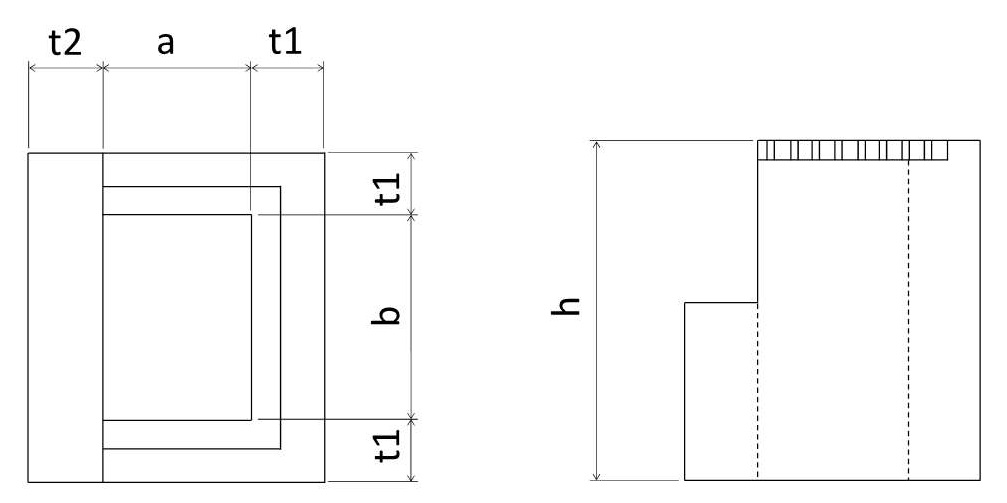

g10-masu

呼び名 a b t1 t2 h 図面ダウンロード
10型 300 500 120 120 620 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ
